一．大流量脫氣膜技術及其應用

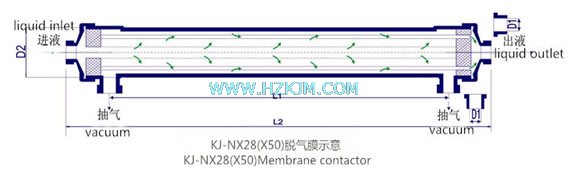

（一）．結構示意圖（耐高壓外流式）
（二）．大流量脫氣膜的特點：
1.采用連續控制拉伸技術，精確控制膜絲的成孔率與孔徑大??；
2.膜絲經過特殊疏水化處理后，按2000根膜絲為一捆的量，采用從膜絲內孔進純水（0.30Mpa水壓）進行破絲率預檢，挑選出破孔膜絲及將要破孔的膜絲，保證了成品膜絲永久性的“透氣不透水”；
3.預檢后的成品膜絲，采用了凱潔獨創的特殊編織工藝，使膜絲在組件內部以卷繞狀形式填充更均勻，氣/水兩相接觸面充分有效，使從而脫氣效率成倍提高；
4.組件封裝上，采用了中間隔板的設置，使氣側/水側兩相接觸更充分，脫氣效果更好；
5.組件封裝上，采用了微小細孔PE網格對卷繞狀形式填充的膜絲進行卷包，可保證在高水壓下不會沖斷膜絲，同時也對阻隔水流產生一定的作用，使水與氣相接觸的膜絲更均勻；
6.進液溫度25℃左右時，進液壓力≤0.6Mpa，進液溫度60℃，進液壓力≤0.2Mpa。
二.內流式脫氣膜
（一）結構示意圖
（二）內流式脫氣膜的特點
|
1.采用連續控制拉伸技術，精確控制膜絲的成孔率與孔徑大?。?br />
2.膜絲經過特殊疏水化處理后，按2000根膜絲為一捆的量，采用從膜絲內孔進純水（0.30Mpa水壓）進行破絲率預檢，挑選出破孔膜絲及將要破孔的膜絲，保證了成品膜絲永久性的“透氣不透水”； 3.進液溫度25?左右時，進液壓力≤0.2Mpa（進液側與真空側壓差≤0.3Mpa），進液溫度60?，進液壓力<0.1Mpa。 |

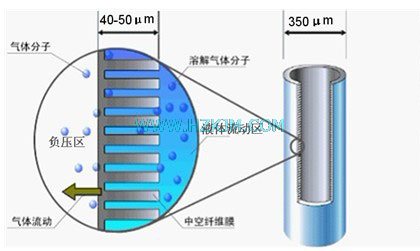

 放大后的膜絲壁孔 |
 膜絲中空尺寸 |
 相應放大拍照的脫氣膜絲 |
 相應放大拍照的編織后膜絲 |
脫氣膜具體參數
(一) 大流量脫氣膜具體參數
|
產品類型 |
膜絲內/外徑 |
設計量范圍（T/H） |
接口形式 液相/氣相 |
尺寸 |
|||
|
L1 |
L2 |
D1 |
D2 |
||||
|
KJ-6X28WB |
200/300μm |
1.0~5.5 |
法蘭或粘接 |
768 |
1012 |
40 |
160 |
|
KJ-SH6X40WB |
1.0~7.5 |
UPVC粘接 |
1035 |
1260 |
40 |
160 |
|
|
KJ-SH8X40WB |
4.0~12.0 |
UPVC粘接 |
1210 |
1257 |
50 |
200 |
|
|
KJ-SH10X40WB |
4.0~20.0 |
DN50拷貝林 |
1070 |
1210 |
60 |
250 |
|
|
孔隙率 |
38～40%;45～55% |
||||||
|
膜絲/膠粘材料 |
經特殊處理聚丙烯/聚氨脂 |
||||||
|
液相最高承受工作壓力/溫度 |
25℃，0.60Mpa;60℃, 0.20Mpa |
||||||
|
PH范圍 |
1～14 |
||||||
(二)．內流式脫氣膜具體參數 （小型實驗室專用脫氣膜點擊）
|
產品類型 |
膜絲內/外徑 |
設計量范圍（T/H） |
液相承壓/溫度 |
尺寸 |
|||
|
L1 |
L2 |
D1 |
D2 |
||||
|
KJ-H4X28MB |
350~370/450~470μm |
0.3~0.9 |
25℃，0.20Mpa 60℃, 0.10Mpa |
920 |
1073 |
32 |
90 |
|
KJ-SH4.8X28MB |
0.6~1.6 |
1066 |
1290 |
32 |
119 |
||
|
KJ-5X28MB |
0.6~2.0 |
830 |
1054 |
32 |
140 |
||
|
KJ-H6X28MB |
1.0~3.3 |
1050 |
1420 |
40 |
160 |
||
|
KJ-SH7X28MB |
1.2~4.3 |
1035 |
1405 |
50 |
180 |
||
“膜法脫CO2、O2應用”詳介請點入

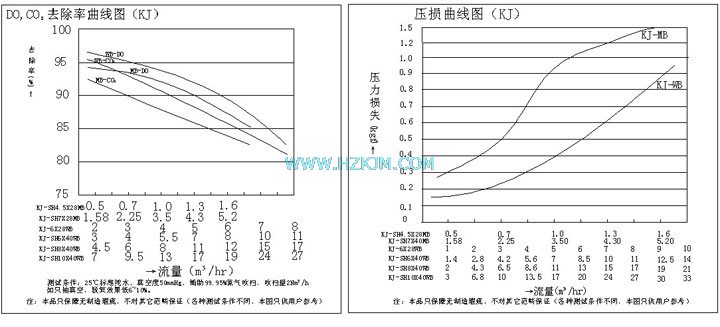

脫氣膜曲線圖
 KJ-6X28（40）大流量脫氣膜 |
 KJ-SH10x40WB大流量脫氣膜 |
 KJ-SH7X28MB內流式脫氣膜 |
 小型內流式不銹鋼脫氣膜 |
